海德汉长度计

阅读数:64

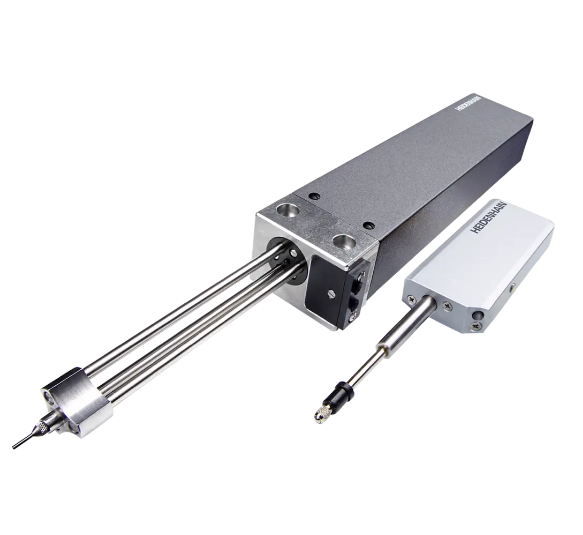

METRO系列

参 数：

测量站和多点测量装置的长度计

  • 高重复精度
  • 超高精度：可达±0.2 µm
  • 密珠导轨和零反向间隙测量杆
  • 小测量力版
  • 超大量程，可达100 mm
  • 接口：1 VPP， TTL，11 µAPP
  • 防护等级达IP67
技术文档样本下载
A-A+
说 明

大量程

METRO系列长度计支持大量程高精度测量：MT 101长度计的测量范围达100 mm，系统精度达±1 µm。

高重复精度

合理选用材料、光学机械零件和密珠导轨、零反向间隙测量杆，这款长度计可达极高重复精度。结果：极高质量的测量值和极低测量值分散性。

小测量力

要测量十分敏感的工件，可用MT 1281的特殊版长度计，其测量力仅0.01 N。电动驱动的长度计，例如MT 60M或MT 101M，还能在全量程上保持测量力不变。

多种测量杆驱动方式

  • 用快门线手动操作
  • 长度计相对被测对象运动
  • 被测对象相对长度计运动
  • 连接运动的设备部件
  • 气动，用长度计上的压缩空气接头气动驱动
  • 电动，用内置电机和按钮控制运动

ID number

Product

Protection rating

Electrical connection

MT 101M 02S09 04 ~11µApp 01 .. 1.50 01 1.50 10 mm 50 AF 10.000 06

IP50 (EN60529)

Connector M23, male, 9-pin

MT 101K 02S09 04 ~11µApp 01 .. 1.50 01 0.00 10 mm 50 AF 10.000 02

IP50 (EN60529)

Connector M23, male, 9-pin

MT 2581 93S15 0V ~1Vpp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 01 0.2

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 2581 93S15 0V ~1Vpp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 02 0.2

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 2587 02S12 03 ~1Vpp 01 .. 1.50 01 1.7 mm 64 ES 2.000 KF 03 0.2

IP64 (EN60529)

Connector M23, male, 12-pin

MT 1287 02S12 03 ~1Vpp 01 .. 1.50 01 1.7 mm 64 ES 2.000 KF 03 0.2

IP64 (EN60529)

Connector M23, male, 12-pin

MT 1201 02S09 04 ~11µApp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 01 0.2

IP50 (EN60529)

Connector M23, male, 9-pin

MT 1201 02S09 04 ~11µApp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 02 0.2

IP50 (EN60529)

Connector M23, male, 9-pin

MT 2501 02S09 04 ~11µApp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 01 0.2

IP50 (EN60529)

Connector M23, male, 9-pin

MT 2501 02S09 04 ~11µApp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 02 0.2

IP50 (EN60529)

Connector M23, male, 9-pin

MT 1281 02S12 03 ~1Vpp 01 .. 1.50 01 1.7mm 50 ES 2.000 KF 01 0.2

IP50 (EN60529)

Connector M23, male, 12-pin

MT 1281 02S12 03 ~1Vpp 01 .. 1.50 01 1.7 mm 50 ES 2.000 KF 02 0.2

IP50 (EN60529)

Connector M23, male, 12-pin

MT 1271 93S15 0V TTLx5 100.00 OT 01 .. 1.50 01 1.7 mm 90 50 0.400 01

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 1271 93S15 0V TTLx5 100.00 OT 01 .. 1.50 01 1.7 mm 90 50 0.400 02

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 1271 93S15 0V TTLx5 50.00 MT 01 .. 1.50 01 1.7 mm 90 50 0.400 01

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 1271 93S15 0V TTLx5 200.00 MT 01 .. 1.50 01 1.7 mm 90 50 0.400 01

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 1271 93S15 0V TTLx10 50.00 OT 01 .. 1.50 01 1.7 mm 90 50 0.200 01

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 1271 93S15 0V TTLx10 100.00 OT 01 .. 1.50 01 1.7 mm 90 50 0.200 01

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 1271 93S15 0V TTLx10 100.00 OT 01 .. 1.50 01 1.7 mm 90 50 0.200 02

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin

MT 1271 93S15 0V TTLx5 50.00 OT 01 .. 1.50 01 1.7 mm 90 50 0.400 01

IP50 (EN60529)

D-sub connector, 2-row, with locking screws, with integrated electronics, coated, male, 15-pin
