外部旋转编码器

阅读数:43

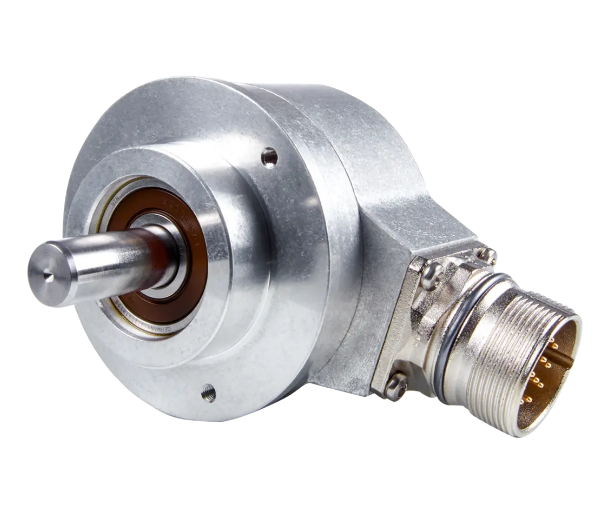

外部旋转编码器 ROD 400系列

参 数：

内置轴承增量式旋转编码器

  • 同步法兰或夹紧法兰
  • 为独立联轴器的实心轴
  • 定位精度可达 ±13"
  • 每圈提供多达10 000个输出信号
  • 最高工作温度：100 °C
  • 接口：1 VPP，TTL和HTL
  • 外壳直径 ≈ 56 mm
技术文档样本下载
A-A+
说 明

丰富的接口

ROD 400系列旋转编码器配不同接口，可直接连接大多数后续电子电路。无需适配器，也无需信号转换器。

灵活安装

该系列旋转编码器可用不同方式安装。在特定要求下，可用正面紧固螺纹或定心环固定。

可补偿的转子联轴器

用分离式转子联轴器连接旋转编码器。这款联轴器可补偿轴向窜动、径向偏心和角度偏移，避免旋转编码器轴承的附加受力和缩短使用寿命。

成熟的标杆产品

该系列旋转编码器设计坚固，可靠性高和技术完善。数十年来，这些编码器在全球被广泛使用和应用在大量不同的应用中。



ID number

Product

Protection rating

Output signal

ROD 426 1500 01 -03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 360 01 -03 K 5.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 50 01 -03 K 5.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 250 01 -03 K 5.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 100 03S12-03 K 5.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 360 03S12-03 K 5.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 1024 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 1000 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 2000 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 250 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 1500 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 1250 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 2500 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 512 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 500 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 3600 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 5000 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 360 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 4096 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels

ROD 426 100 03S12-03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01

IP64 (EN60529)

TTL Square-wave signals, TTL levels
