Aura采用短波LED对精确绝对位置解码,一个增量式尺的跟踪和先进的传感 器产生纯正弦波信号，使高分辨率插值运行速度高达83,721转/分 (带18 mm 光栅)。高重复性和精确性满足最苛刻的应用。

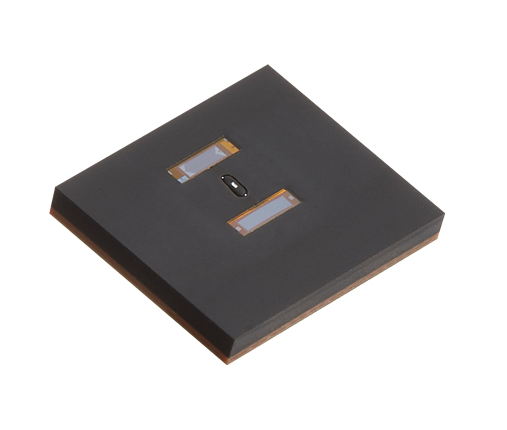

小型，低功耗SMT封装易于集成到PCB上。宽的对准公差易于安装。内置的 偏心补偿可以提高生产效率，并消除拥有两个平均编码器的成本。
高速BiSS-C提供了高带宽控制环路所需的最小延迟。SSI，SPI和ABZ接口完善 了各种连接选项。ABZ以最小的延迟提供通信冗余和增量操作的灵活性。
SmartPrecision™ III软件是用于校准，对准和状态监视的直观软件。编码器数 据可以采样并记录在CSV文件中。为了简化安装，可以使用带有预安装编码 器光栅的集线器。
| 规格 | 运转的 | 线性 |
| 尺寸 | 9.0 x 7.0 x 1.0 mm | 9.0 x 7.0 x 1.0 mm |
| 接口 | BiSS-C, SSI, SPI, ABZ | BiSS-C, SSI, SPI, ABZ |
| 分辨率 | 18-22 bit* | ± 12.5 to 200 nm |
| 延迟 | < 5 μsec (BiSS-C) < 5 μsec (SPI) < 30 μsec (SSI) |
< 5 μsec (BiSS-C) < 5 μsec (SPI) < 30 μsec (SSI) |
| 准确性 | ± 0.005° | ± 2 μm |
| 重复性 | ± 1 LSB | < ± 200 nm |
| 速度 | 83,721 rpm (with 18 mm scale) | 50 m/s |
| 输入电压 | 5 VDC ± 0.5 | 5 VDC ± 0.5 |
| 电源电流 | 45 mA, unterminated outputs | 45 mA, unterminated outputs |
| 工作温度 | -40 to 85° C | -40 to 85° C |
| 重量 | 1.5 g | 1.5 g |
| 尺的外径 | 18 to 63.5 mm OD | 9 to 195 mm |
*超过300个样本的平均22位分辨率
